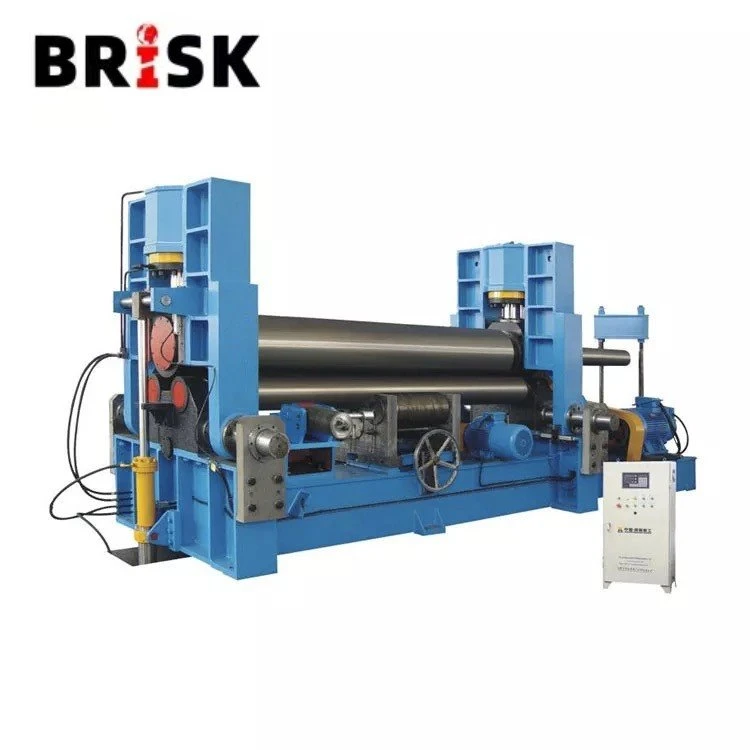

금속 플레이트 롤링 굽힘 기계

W11S 3 롤러 범용 판금 판 롤링 굽힘 기계. 높은 정밀 끝 사전 굽힘. 높은 정확도. 석유, 화학, 보일러, 조선, 유틸리티, 금속 구조물 및 기계 제조 산업의 파종에 널리 사용됩니다. 빠른 배달 플레이트 롤러. CE & ISO 인증.

문의 보내기

설명

금속 플레이트 롤링 벤딩 머신은 주로 상단 롤러, 하부 롤러, 구동 시스템, 제어 시스템 등과 같은 주요 구성 요소로 구성된 전문적인 금속 가공 장비입니다.이 장비는 석유, 화학 산업, 보일러, 조선소, 유틸리티, 금속 구조 및 기계 제조와 같은 많은 산업에서 널리 사용됩니다.

제품 기능

고급 사전 벤딩 기술
금속 플레이트 롤링 굽힘 기계는 혁신적인 사전 벤딩 기술을 채택합니다. 사전 설정 벤딩 프로그램을 통해, 금속 플레이트의 끝은 예비 적으로 구부러져 있으며, 이는 기존 가공에서 금속 플레이트의 끝의 비 송금으로 인한 후 각도 문제를 효과적으로 해결함으로써 구부러진 부품의 정확성과 일관성을 향상시킵니다. 이 기술을 사용하는 금속 플레이트 롤링 벤딩 머신은 최대 ± 0. 3mm의 굽힘 정확도를 가지고 있으며, 전통적인 수동 굽힘 방법의 ± 1보다 훨씬 높습니다. 0 mm.

효율적이고 지능적인 운영
금속 플레이트 롤링 굽힘 기계에는 고급 CNC 시스템이 장착되어 있습니다. 사용자는 직관적 인 휴머 컴퓨터 대화 인터페이스를 통해 굽힘 매개 변수를 쉽게 설정하여 굽힘 프로세스의 자동 제어를 달성 할 수 있습니다. 동시에, 시스템에는 고장 자체 진단 기능이있어 장비 작동에서 비정상적인 조건을 즉시 감지하고 처리하여 생산의 연속성 및 안정성을 보장 할 수 있습니다. 전통적인 수동 굽힘 방법과 비교하여 롤링 굽힘 기계의 생산 효율은 50%이상 증가 할 수 있습니다.

광범위한 적용 가능성
롤링 굽힘 기계에는 다양한 금형과 액세서리가 장착되어 있으며, 이는 다양한 재료, 두께 및 모양의 금속 판의 굽힘 요구를 충족시킬 수 있습니다. O- 타입, U- 타입, 다단계 R 형 등과 같은 다양한 모양을 굴릴 수있어 다양한 산업의 응용 분야 요구를 충족시킬 수 있습니다.

강한 운전과 좋은 안정성
고급 유압 또는 공압 기술을 채택함으로써 하단 롤러는 활성 롤러이며 수평으로 이동할 수 있습니다. 상단 롤러는 구동 롤러이며 장비가 다양한 복잡한 굽힘 작업에 쉽게 대처할 수 있고 둥근 아크 및 특정 범위의 원뿔형 워크 피스를 롤링 할 수 있도록 위아래로 조정할 수 있습니다. 또한 장비의 제어 시스템에는 과부하 보호 기능이 있습니다. 장비에 과부하가 발생하면 자동으로 중지되어 장비 손상이나 과부하로 인한 안전 사고를 피할 수 있습니다. 금속 플레이트 굽힘 기계가 24 시간 동안 지속적으로 작동 한 후, 굽힘 각도 변동 범위는 여전히 ± 0. 1mm 내에 있으며, 이는 강력한 구동력과 안정성을 완전히 입증합니다.

plate roller 1(001)

제품 매개 변수

제품 이름	W11S 3 롤러 범용 플레이트 롤링 머신
유형	사전 굽힘 두께 (mm)	롤링 두께 (mm)	코일 보드 최대 너비 (mm)	코일 보드 최대 너비	롤 직경 (mm)	하단 롤 직경 (mm)	측면 롤 직경 (mm)	모터 (KW)
W11S-6×2000	6	6	2000	5.5	180	180	145	5.5
W11S-6×2500	6	6	2500	5	210	210	165	7.5
W11S-8×2000	6	8	2000	5	215	215	165	7.5
W11S-8×2500	6	8	2500	5	230	230	180	7.5
W11S-12×2000	10	12	2000	5	260	260	200	11
W11S-12×2500	10	12	2500	5	280	280	220	15
W11S-16×2000	12	16	2000	5	280	280	220	15
W11S-16×2500	12	16	2500	5	330	330	260	22
W11S-16×3200	12	16	3200	5	360	360	280	30
W11S-20×2000	16	20	2000	5	330	330	260	22
W11S-20×2500	16	20	2500	5	360	360	280	30
W11S-25×2000	16	25	2000	5	360	360	280	30
W11S-25×2500	20	25	2500	4.5	410	400	320	37
W11S-30×2000	25	30	2000	4.5	410	400	320	37
W11S-30×2500	25	30	2500	4.5	470	470	390	45
W11S-30×3000	25	30	3000	4.5	560	520	420	55
W11S-40×2500	35	40	2500	4.5	560	520	420	55
W11S-40×3000	36	40	3000	4	650	580	480	60
W11S-50×2500	40	50	2500	4	650	620	500	60
W11S-50×3000	40	50	3000	3.5	720	650	520	75
W11S-60×3000	50	60	3000	3.5	750	710	560	90

제품 작업 프로세스

금속 플레이트 롤링 굽힘 기계의 3 롤러가 가장 중요한 부분입니다.

플레이트 롤러 작업 롤의 처리는 다음과 같습니다.

단조 → 단조 후 열처리 → 거친 회전 → 템퍼링 → 미세 회전 → 표면 담금질 처리 → 미세 연삭.

plate roller process

제품 세부 사항

상단 롤 장치

상단 롤러는 메인 드라이브 기어로 회전하고 양쪽 끝에서 sp -1 베어링으로지지됩니다. 드라이브 쪽은 메인 드라이브 기어와 관련하여 토크를 전송하기 위해 플랫 키에 의해 보호되며, 비 드라이브 측은 강철로 보호됩니다. 상단 롤의 재료는 42CRMO이며, 열처리를 통해 경화되어 HB 220-300의 경도를 달성합니다.

메인 드라이브 장치

메인 드라이브는 유압 모터와 3 개의 축소 기어로 구성되어있어 상단 롤에 토크를 전달합니다. 장치에는 모터와 감소 기어 박스도 포함됩니다. 모터의 전원 공급 장치는 고객의 요구 사항에 따라 다릅니다.

하단 롤 장치

하단 롤 유닛은 베어링 하우징 프레임이 양쪽의 트랙에 장착 된 하단 베어링을 지원합니다. 하단의 피스톤은 실린더에 연결되어 유압 압력의 작용하에 베어링을 트랙을 따라 올릴 수 있습니다. 하단 롤의 스틸 플레이트에 필요한 클램핑 력은 추력로드의 크기에 따라 유압 시스템의 압력 제어 밸브에 의해 조정됩니다. 제품 정확도를 향상시키기 위해 추가 하위 롤을 롤 및 조정할 수 있습니다.

사이드 롤 유닛

사이드 롤의 베어링은 방사형 베어링 시트에 장착되며 베어링의 양쪽에 랙이 트랙에 설치되어 있습니다. 바닥의 피스톤은 오일 실린더에 연결되어 베어링이 유압 압력의 작용 하에서 트랙을 따라 위아래로 기울어 질 수 있습니다. 피스톤로드에 의해 가해지는 스러스트 힘의 크기는 강판의 요구에 따라 유압 시스템의 압력 제어 밸브에 의해 조정된다. 사이드 롤은 고품질 합금강으로 만들어졌으며 열처리를 통해 경화되어 HB 220-280의 경도를 달성합니다.

회전 단위

회전 장치는 오일 실린더와 힌지를 사용하여 롤러 베어링을 회전 기계에서 분해하고 구동하여 제품을 뒤집고 꺼낼 수 있습니다.

plate roller details(001)
